Velkorysý prostor a snadný posun: Co stojí za lehkým ovládáním?

Ačkoliv modely s podchozí výškou působí masivním dojmem, manipulaci s nimi zvládne hladce a bez námahy jedna osoba. Zaměříme se na detailní funkčnost pojezdových systémů a kvalitních ložisek, které dělají z přesouvání celé konstrukce překvapivě snadnou záležitost.

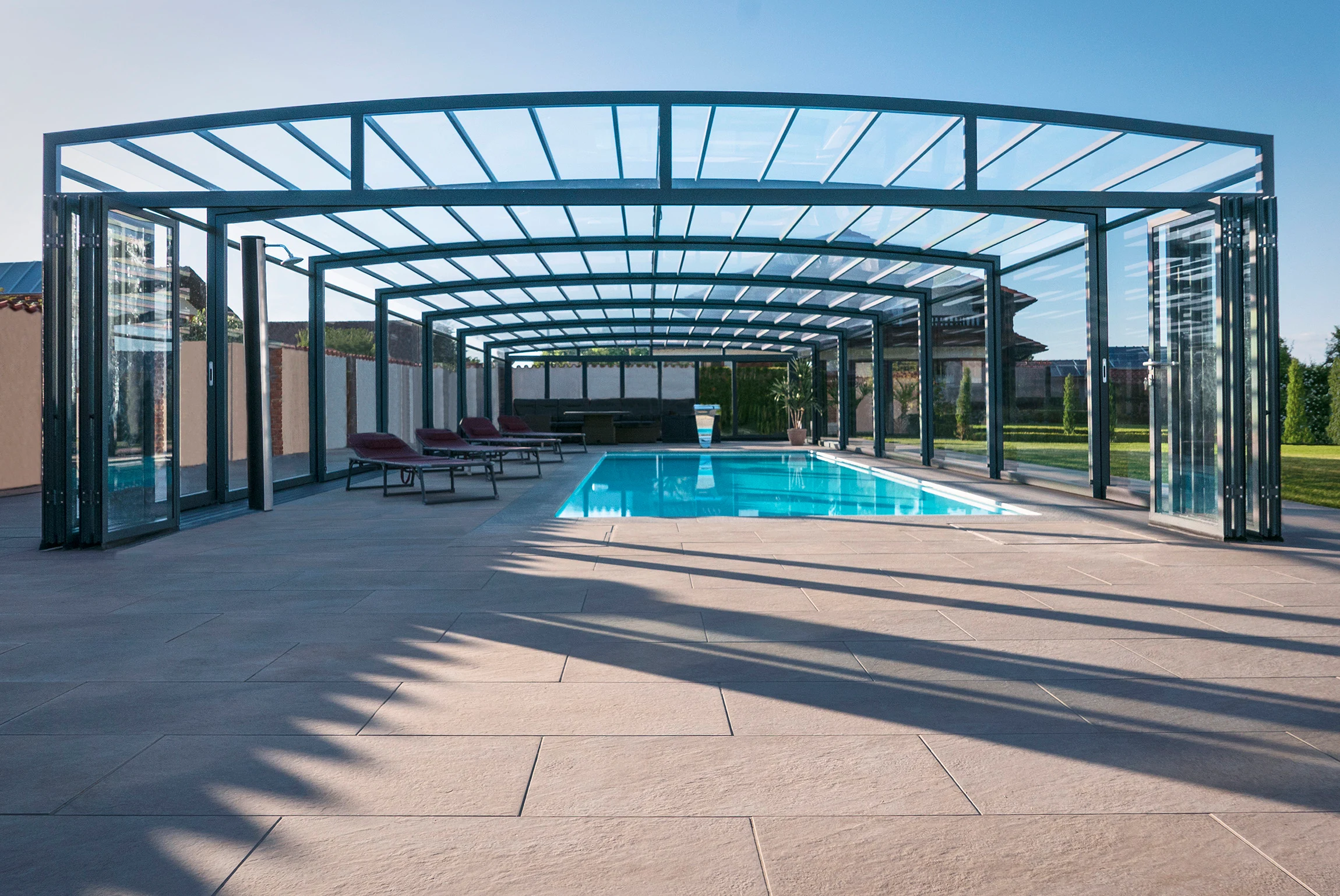

Když se poprvé postavíte před plnohodnotné, podchozí bazénové nebo terasové zastřešení, ohromí vás jeho měřítko. Tyto architektonické prvky často překonávají rozpony 4 i více metrů a jsou osazeny desítkami čtverečních metrů bezpečnostního skla nebo polykarbonátu. Celková hmotnost jednoho jediného posuvného segmentu se tak zcela běžně pohybuje v řádu stovek kilogramů. Logická úvaha laika napovídá, že uvést takový kolos do plynulého pohybu nutně vyžaduje velkou fyzickou sílu a asistenci několika dospělých osob. Realita moderního inženýrství je však zcela opačná. Díky striktní aplikaci zákonů kinetiky, pokročilé metalurgii a preciznímu strojírenskému zpracování stačí k odsunutí obrovské stěny pouze lehký tah jedné ruky. Pojďme nahlédnout pod kapotu těchto systémů a rozebrat technologické detaily, které tuto iluzi beztíže vytvářejí.

Fyzikální principy a minimalizace valivého odporu

Základním úkolem konstruktérů při návrhu velkoformátových posuvných systémů je překonání klidového tření. Zatímco u levných, sériově vyráběných konstrukcí se kolečka často smýkají, zadrhávají nebo narážejí na nerovnosti, prémiové systémy jsou navrženy s primárním cílem snížit koeficient valivého odporu na absolutní technické minimum.

Klíčem k úspěchu je přesná distribuce hmotnosti. Zastřešení je navrženo tak, aby jeho těžiště leželo přesně v ose pojezdové dráhy. Jakmile je obrovská vertikální hmota segmentu ideálně vyvážena a směrována kolmo do osy rotace pojezdových kol, nedochází k žádnému parazitnímu bočnímu tření, které by brzdilo pohyb. Kinetická energie, kterou do systému vložíte pouhým zatlačením ruky, se tak beze ztrát přenáší do lineárního dopředného pohybu. Jakmile je překonán počáteční klidový odpor, udržuje těžký segment svou setrvačnost a po kolejnicích doslova klouže.

Strojírenské srdce: Polyamidová kola a zapouzdřená ložiska

Mechanický prvek, který nese veškerou zátěž a zprostředkovává samotný pohyb, se skrývá uvnitř spodních hliníkových profilů. Nejde o obyčejná plastová kolečka, jaká znáte z běžného hobby vybavení. V prémiových modelech se využívají výhradně vysoce zátěžová kola soustružená z technických plastů, nejčastěji z extrudovaného polyamidu (PA6) nebo speciálního polyuretanu. Tyto materiály se vyznačují enormní tlakovou únosností, tvarovou stálostí a především neuvěřitelně nízkým opotřebením i při každodenní vysoké zátěži.

Skutečným technologickým jádrem těchto kol jsou však ložiska. V extrémně agresivním prostředí bazénové chemie, neustálé vlhkosti a odpařující se soli ze solinátorů by běžná ocelová ložiska zkorodovala během několika málo týdnů. Proto se často pojezdová kola osazují špičkovými nerezovými ložisky, která jsou oboustranně zapouzdřená (standard 2RS). Tato teflonová nebo gumová pouzdra hermeticky uzavírají vnitřní kuličkovou dráhu s trvalou mazací náplní. Voda, prach ani agresivní chlór se tak k valivým tělískům vůbec nedostanou. Výsledkem je naprosto tichý chod a nulová potřeba servisního promazávání po celou dobu životnosti zastřešení.

Architektura vodicích drah a asymetrická kinetika

Aby byl pohyb hladký, musí být dokonalý nejen samotný podvozek, ale i dráha, po které se pohybuje. Moderní trend plochých, takzvaných pochozích kolejnic přinesl obrovskou výzvu. Kolejnice ztratily svou dřívější výšku, která přirozeně bránila vykolejení, a zredukovaly se na ultraploché hliníkové profily integrované přímo do dlažby.

Vodicí drážka v těchto kolejnicích je frézována s milimetrovou tolerancí přesně na šířku vodicí ostruhy polyamidového kola. Tato naprostá přesnost zaručuje, že kolo nemá prostor k bočnímu výkyvu – eliminuje se takzvaný efekt nákupního vozíku, kdy se kolečka při pohybu rozvibrují nebo začnou kmitat ze strany na stranu. V případě asymetrických systémů s jednou kolejnicí a volnými koly na straně druhé se navíc dosahuje kýženého bezbariérového odsouvání celé stěny. Zatímco jedna strana drží exaktní geometrii posuvu, druhá strana pouze volně kopíruje podlahu. Tento systém umožňuje spojit exteriér s interiérem v jeden plynulý celek bez jakýchkoliv vystouplých prahů a překážek.

Torzní tuhost profilů jako prevence křížení

Fyzika pohybu velkoformátových prvků skrývá ještě jednu záludnost, kterou je křížení neboli příčení konstrukce. Představte si, že tlačíte segment široký sedm metrů pouze z jednoho jeho kraje. Pokud by byla nosná konstrukce měkká a poddajná, její obdélníkový půdorys by se okamžitě deformoval do tvaru kosodélníku. Vodicí kola by se vzpříčila v kolejnicích a celý systém by se nevratně zasekl.

Aby bylo možné obrovský segment hladce odsunout i při tlaku působícím jen na jedné straně, musí mít konstrukce extrémní torzní tuhost (odolnost vůči kroucení). Toho je dosaženo použitím vysoce kvalitních hliníkových slitin (např. AlMgSi), které jsou protlačovány přes speciální matrice. Vznikají tak masivní profily s vnitřními polygonálními komorami a ztužujícími příčkami. Na kritických místech a v rozích mohou být tyto profily navíc propojeny robustními skrytými rohovníky, které zaručují, že si celá kostra udrží naprosto exaktní pravoúhlou geometrii za jakýchkoliv okolností. Právě tato skrytá mechanická tuhost zaručuje, že se síla vašeho tlaku okamžitě a rovnoměrně rozloží do obou stran segmentu.

Chytrá automatizace: Když převezme kontrolu technika

Přestože je manuální obsluha moderních systémů díky popsaným technologiím mimořádně snadná, při požadavku na absolutní uživatelský luxus vstupuje do hry sofistikovaná automatizace. Zákazníci dnes oprávněně odmítají hyzdit čisté linie své zahrady nevzhlednými externími krabicemi s motory a viditelnou kabeláží.

Odpovědí na tyto požadavky je plně integrovaný elektrický pohon, o kterém nevíte. Technologický vývoj umožnil miniaturizaci výkonných motorů natolik, že jsou kompletně ukryty přímo uvnitř základních hliníkových profilů samotného zastřešení. Tyto nízkonapěťové pohonné jednotky (často napájené diskrétními solárními panely integrovanými do rámu, a tudíž zcela bez nutnosti přívodních kabelů) disponují vlastní inteligentní řídicí jednotkou. Motory na obou stranách segmentu spolu nepřetržitě elektronicky komunikují a synchronizují své otáčky, čímž garantují na milimetr přesný lineární posuv. Integrované senzory navíc nepřetržitě monitorují odpor; pokud systém zaznamená v cestě i sebemenší překážku, okamžitě a bezpečně zastaví chod.

Závěrem: Synergie hmoty a neviditelné asistence

Spojení vysoké hmotnosti a extrémně lehkého ovládání představuje jeden z největších paradoxů, ale zároveň i triumfů moderního stavebního strojírenství. Kvalitní plnohodnotné zastřešení vás spolehlivě ochrání před zimní bouří a unese tuny mokrého sněhu, ale jakmile vyjde slunce, dovolí vám rozevřít prostor jediným ladným pohybem.

Ať už se rozhodnete pro systém poháněný vaší rukou s využitím špičkových zapouzdřených ložisek, nebo zvolíte absolutní komfort zcela neviditelných integrovaných elektromotorů ovládaných chytrým telefonem, získáváte technologický klenot. Získáváte zastřešení, které se vám na zahradě nikdy nestane přítěží, ale bude vždy představovat luxusní a stoprocentně funkční prodloužení vašeho obytného prostoru.
